自動熱量計

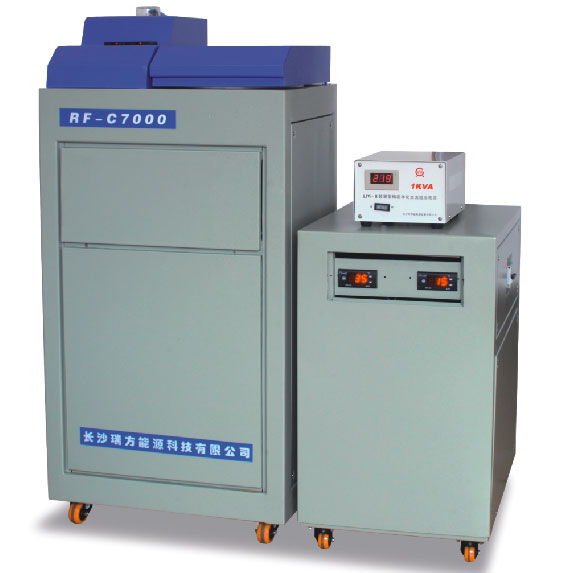

RF-C7000[TJ]Z自動熱量計(真空彈型)
本產品在RF-C7000 (TJ)精密調溫型自動熱量計的基礎上,增加了真空彈及抽真空系統,使其適應于火藥在真空狀態下的燃燒試驗,它適應于火藥生產使用單位、軍工單位采用。
RF-C7000(TJ)Z爆熱型自動熱量計的技術特點
RF-C7000(TJ)Z爆熱型自動熱量計是我公司通過多年的精心設計研制,反復試驗改進而推出的最新產品,它具有以下技術特點:
一、它對我公司技術骨干多年來獲得的多項技術成果進行了較大的修改和完善。(詳情參看“以劉能一為首的研發團隊歷年來的科技創(chuàng )新歷程”)
二、它采用了我公司獨有的最新多項關鍵核心技術,它是我公司在原長沙儀器廠WZR-1T系列產品的基礎上綜合用戶反映較多的問題與缺陷修改設計的最新研制的第三代升級換代產品。
- 它采用了全新的精密控溫技術,它是我公司對老式控溫部件,通過2次大的改進后,最新設計的精密控溫部件,部件由J型精密調溫器與多級螺管制冷制熱機組兩部分組成。J型精密調溫器通過二次間接調溫,迷宮變容式混水,中央精密混水,以及電子自動控制檢測幾個部分組成。多級螺管制冷制熱機組由進口壓縮機、熱回收器、多級螺管換熱器和溫度控溫器組成。
由于J型精密調溫器與多級螺管制冷制熱機組的完美結合,使我公司的第三代產品在精密控溫技術上,上了一個新的臺階,成為國內外首家真正實現熱量計循環水調溫精度達到±0.1K的廠家,它不只是一種宣傳口號,而是敢于能讓用戶通過主機上的溫控顯示隨時可以觀察掌握儀器在±0.1K的范圍內的溫度變化動態。由于新的精密控溫技術,使儀器在調溫的準確度,調溫的穩定性和可靠性上得到了大大的提升,通過客戶信息反饋,儀器的測試精度上了一個新的臺階。
- 它采用了全新的旋流微壓大排管式恒溫器。我公司2017年最新設計的旋流微壓大排管式恒溫器,在原有排管式恒溫器的基礎上,采用旋流微壓技術確保水流的穩定性、均衡性;采用大排管結構增大外筒水容量,既防止了水流死角和短路現象的產生,確保了外筒溫度的穩定與均衡,保證了量熱系統周邊等溫的可靠實現。新的排管式恒溫器,由于周邊等溫的可靠實現,使儀器的抗環境溫度變化的能力、熱穩定性和實驗的重復性精度得到了很大的提高。性能大大地優于原有的排管式恒溫器的各項指標。
- 它采用了我公司首創(chuàng )的量熱系統自動風冷技術。量熱系統在實驗中會(huì )有溫升,這些溫升產生的余熱往往會(huì )影響下次試驗的結果,我們以往曾采取水洗程序來消除內筒余熱,但水洗程序,第一、實驗時間要增加4-5分鐘;第二、洗桶裝置易產生誤動作,造成內筒水溢出,造成儀器無法繼續運行甚至損壞的情況。針對以上問題,我公司創(chuàng )新設計了量熱系統自動風冷裝置。該裝置在每次試驗結束后定時將一定溫度的空氣鼓入量熱系統進行循環,對量熱系統進行空冷,消除試驗余熱。這種自動風冷裝置,不但很好地清除了上次試驗余熱,而且置換了量熱系統夾層中已升溫的空氣,同時風冷時間與儀器前的準備時間重疊,不占用實驗時間,這樣不但提高了儀器的熱穩定性、可靠性,也縮短了實驗時間。這項技術不但在國內是一個首創(chuàng ),而且在國際同行中也屬首舉。

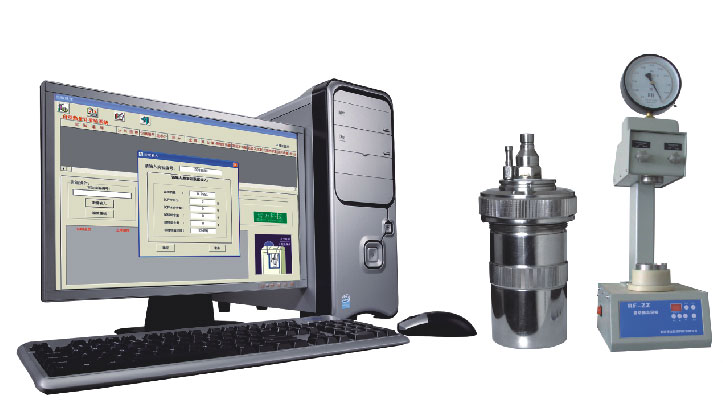

- 它采用了新型的自動雙密封真空彈。自動雙密封真空彈主氣道與彈頭均采用雙密封。主氣道自動雙密封裝置,有上下兩道密封,抽真空時由上閥塞進行密封,彈內火藥爆燃后,下閥塞自動關閉進行密封,將主氣道與彈腔隔斷阻止火藥煙氣進入主氣道,防止煙氣污染阻塞主氣道。另外彈頭密封除了保留原有的徑向密封外,還增加了一道軸向密封,從而確保真空彈在正負壓狀態下密封的可靠性。
為了防止放氣時煙氣對主氣道的污染,真空彈還專門設置了針形放氣閥供實驗放氣及收集煙氣用。
為適應爆熱試驗高壓及腐蝕性強的情況,彈筒除采用優質耐熱耐腐材料,并增加了壁厚。提高真空彈耐腐蝕能力并達到30MPa水壓試驗的耐壓要求。
真空彈專門設計了特別的進氣閥,以滿足機動與手動抽真空的要求。
- 它采用我公司獨創(chuàng )的帶有調心型隨動頭及扛桿增力機構的調心型自動抽真空機。一般自動抽真空機雖抽真空十分方便,但往往可靠性差,真空度不易保證,由于真空度的不確定性,實驗數據就會(huì )時高時低,為了解決這一問題,我們設計了調心型隨動抽真空頭,使抽真空機與真空彈隨動接合,確保密封件時刻處于良好的密封狀態,從而保證抽真空時真空度能保持在400Pa以?xún)?,確保每次抽真空的重復性和穩定性。從而保證實驗結果的可靠。
扛桿增力機構是為真空彈升降臺而設計的,它利用扛桿增力的原理,使微電機的小功率產生一個大的推力,從而使升降臺可靠升降。
- 它采用了國際流行的圓形內筒,長臂低鉸心鉸鏈及合理的探頭布局。C7000(TJ)Z爆熱型熱量計一改以往梨形內筒或腰圓形內筒的結構而采用目前國際流形的圓形內筒及合理的探頭布局,同時結合長臂低鉸心鉸鏈,既解決了攪拌器避碰問題,又使攪葉加大有了可能,從而使水流更暢、攪拌更充分、測溫更靈敏。
- 它采用了最新設計真空彈烘干機。爆熱試驗后真空彈彈腔零部件會(huì )被燃燒殘留物污染,按“國軍標”要求,需要用丙酮(或酒精)進行清洗,清洗后丙酮(或酒精)的殘液會(huì )附著在彈腔零件上或滲入夾縫中,由于丙酮(或酒精)都是可燃物質,如不清除干凈必然會(huì )影響測熱試驗結果。
為解決真空彈殘液的清除問題,除了要使丙酮(或酒精)在一定溫度下?lián)]發掉外,還必須讓真空彈冷卻下來,為此我公司專門設計了真空彈烘干機。
烘干機由烘干頭、旋轉支架、托架以及定時控制裝置組成。彈頭放置在旋轉支架上,彈筒置于托架上,啟動烘干機后,烘干頭則按設置程序分別對彈頭零部件及彈筒進行定時烘干→定時冷卻→自動停止。真空彈烘干機不但很好地清除了殘液,而且均衡了溫度,經用戶使用,反映經烘干處理過的真空彈,實驗測試的準確度大大提升,而且開機首個試驗的采信度也大大提高。
三、它消化吸收了國外產品的優點。按照我公司產品的實際情況C7000(TJ)Z作了如下改進。
- 增大了點火變壓器的功率,設計了新的點火電路,使點火時間可調,以適應不同樣品,和不同粗細點火絲(0.12-0.6)mm,對點火功率和點火時間的要求。也解決了部分用戶采用特種點火絲,要求點火絲多次重復使用,以減少試驗準備時間及工作量的要求。
- 為適應用戶使用的要求,還設計了開口式坩堝架和大口徑厚壁坩堝供用戶選用。
五、本產品由具有50多年生產經驗,對熱學儀器制作的工藝技術十分熟練,并掌握豐富的生產制作技巧與決竊的一批老技工生產制作的,產品質量也得到了可靠的保證。
